Rétroconception 3D d'un moule de fabrication
Reconstitution d'un modèle paramétrique de moule de fabrication à partir d'un fichier neutre.
- Commanditaire
- Atelier Bois Debout
- Période
- 2023
- Rôle
- Reconstitution du modèle paramétrique à partir d'un fichier STL
- Mots-clés
- biomédical
- Résultat

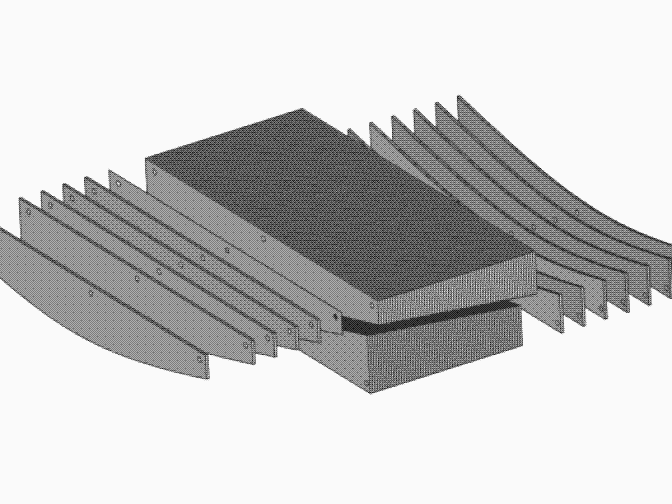

- Modèle paramétrique du moule en 167 tranches reconstitué sous FreeCAD en moins d'une demi-journée.
Contexte et objectifs
Les planches d'équilibre ou planches proprioceptives permettent de soigner les douleurs de dos, etc. Leur fabrication nécessite un moule conçu en 167 tranches superposées. La conception a été réalisée mais la perte du modèle paramétrique réalisé sous SolidWorks a mis le client dans l'impossibilité de configurer rapidement les « tranches » de moules permettant de fabriquer la planche.
Travail réalisé
La mission a consisté à reconstruire un modèle 3D paramétrique à partir du seul fichier STL encore disponible. Plutôt que de travailler directement sur ce maillage difficilement modifiable, j'ai reconstitué la géométrie afin de retrouver une définition exploitable pour la conception. Ce nouveau modèle devait permettre au client de reprendre rapidement les dimensions du moule et de générer les éléments nécessaires aux étapes ultérieures de fabrication.
État et résultats
Les instructions du client ont rapidement permis de cerner la demande et de reconcevoir dans FreeCAD le moule sur la base du fichier fourni. Le moule paramétrique et la constitution des tranches permettant sa fabrication ont été accomplis en moins d'une demi-journée, permettant au client de poursuivre ses travaux de recherche rapidement et à moindre frais.
Bilan du projet
- Outils
- FreeCAD
- Livrables
- Modèle 3D paramétrique du moule · Définition des 167 tranches nécessaires à la fabrication
- Témoignage
- « Échanges téléphoniques agréables, Quentin a une voix posée, une bonne écoute, et il sait de quoi il parle…, sinon il dit simplement qu’il va chercher… et il trouve ! » — Christophe, Atelier Bois Debout
