Pièces d'exposition sur mesure pour impression 3D

01Contexte et objectifs

L'objectif de la modélisation était d'obtenir des Poké Ball fidèles aux références graphiques de la saga^[1], pouvant être fabriquées avec les outils d'un fablab et servir de modèles d'exposition.

02Travail réalisé

J'ai pris en charge la modélisation de deux objets destinés à l'exposition, une Poké Ball classique et une Master Ball, en adaptant leur géométrie aux contraintes de la fabrication additive. L'enjeu n'était pas seulement de reproduire leur apparence : chaque modèle devait également pouvoir être assemblé et manipulé. Un système d'ouverture discret a donc été intégré à chacune des pièces afin de donner accès à l'intérieur sans altérer leur aspect général.

03Démarche

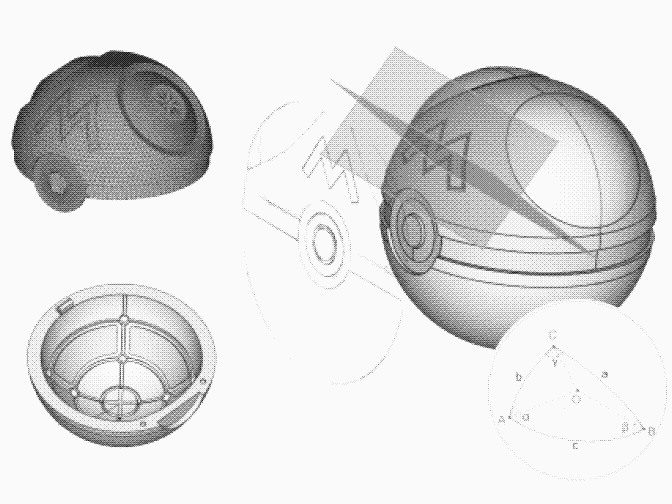

J'ai collaboré avec le client à distance, par visioconférence et en envoyant régulièrement des visuels. Cela a permis de discuter des exigences du projet, de partager des mises à jour et de recevoir des retours rapidement. J'ai commencé par rassembler des images de référence et des spécifications pour la Poké Ball puis pour la Master Ball. Des travaux préalables réalisés sous Blender ont été fournis par le client pour servir de base au projet. La modélisation a été réalisée sous FreeCAD en affinant au fur et à mesure pour modéliser chaque détail. La plupart des images de référence étant en 2D, il a fallu réaliser des projections sur sphère.

04État et résultats

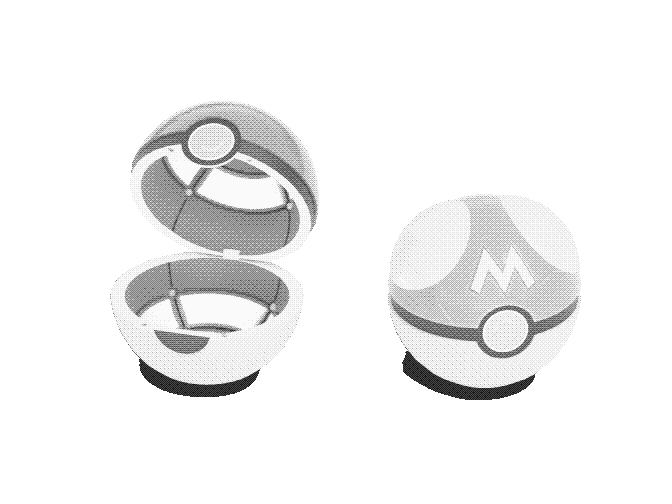

Les résultats ont dépassé les attentes initiales du client qui ne concernaient qu'une Poké Ball ; la réactivité dans les itérations a permis de produire la Master Ball en supplément, dans le cadre de la même mission. Le rendu photoréaliste ci-dessous permet d'apprécier la qualité des modèles produits.

Les fichiers de fabrication (liste de fournitures et STL) ont été fournis au client afin qu'il puisse concrétiser son projet dans un fablab.

Bilan du projet

Outils

FreeCAD · Blender

Livrables

Modèles 3D d'une Poké Ball et d'une Master Ball · Systèmes d'ouverture · Fichiers STL · Liste de fournitures

Témoignage

« Je recommande à 100% Quentin ! Très pro et efficace dans son travail. Assez dispo et il fera un suivi sérieux avec vous pour l’avancement de la mission. Il est très patient et même assez pédagogue. Très hâte de retravailler avec toi Quentin ! » — Fayaz, passionné de Pokémon
