Pièce mécanique sur mesure en plastique
Valise nautique pour batterie.
- Commanditaire
- LIFE
- Période
- 2024
- Rôle
- Conception de la pièce en ABS et prototypage par impression 3D
- Mots-clés
- modélisation · conception de produit
- Résultat

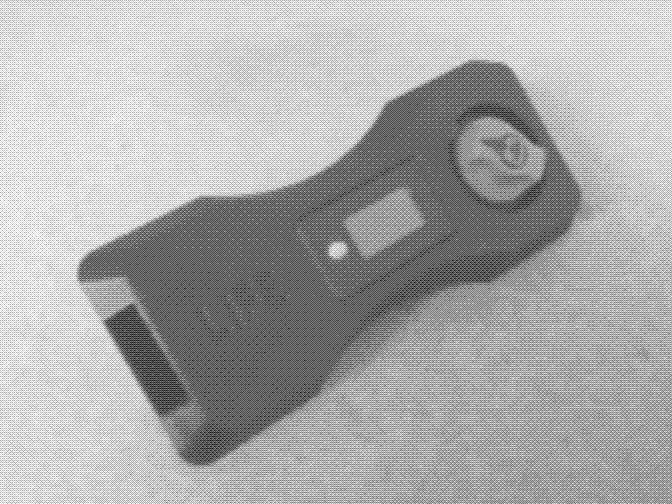

- Nouveau cache en ABS validé et testé après prototypage par impression 3D.
Contexte et objectifs
L'entreprise LIFE commercialise des packs d'énergie électrique pour environnements contraints, permettant d'embarquer des batteries LiFePO₄ dans des bateaux de pêche pour faire fonctionner des équipements. Le produit doit intégrer un nouvel affichage via une pièce en plastique qui doit s'adapter aux packs existants.
Travail réalisé
La mission a consisté à concevoir une pièce en ABS capable d'intégrer les nouveaux composants dans l'espace disponible du pack existant. Les contraintes d'encombrement, de fixation et d'assemblage ont d'abord été traduites dans un modèle 3D paramétrique, de façon à pouvoir ajuster rapidement la géométrie au cours des échanges avec le client. Une fois cette base définie, la pièce a été prototypée par impression 3D afin de vérifier son montage, son accessibilité et son usage avant validation de la version finale.
Démarche
J'ai d'abord proposé différents designs de caches sur la base du cahier des charges fourni, en orientant les choix de conception en fonction des retours du client. La pièce a ensuite été imprimée en 3D via une imprimante Zortrax M200.
État et résultats
L'impression 3D a permis le test final du nouveau cache sur la valise avec la connectique, validant ainsi le prototype réalisé ; l'ensemble des fichiers de fabrication et de conception a été fourni au client.
