Boîtier électronique sur mesure
Conception d'un boîtier d'atténuateur pour ampli de guitare : intégration électronique, analyses de tendances et design produit.
- Commanditaire
- Exciton Labs Ltd.
- Période
- 2022
- Rôle
- Ingénieur conception de produit : designs de boîtiers, intégration électronique, étude de fabrication
- Mots-clés
- intégration électronique · design
- Résultat
- Quatre designs de boîtier livrés avec fichiers de fabrication, modèles paramétriques FreeCAD et notes de conception.
Contexte et objectifs
Le client désirait lancer sur le marché un nouvel atténuateur pour ampli de guitare. Ce boîtier, placé entre la guitare et l'amplificateur, permet de protéger l'ampli et d'améliorer son rendu, tout en offrant des possibilités de modulation du son. Le circuit électronique était en cours de conception mais les principaux éléments étaient définis et le client souhaitait étudier sa mise en boîtier pour se rapprocher du produit fini.
Travail réalisé
Mon intervention comme ingénieur en conception de produit a porté sur trois aspects : le design, par la proposition de plusieurs esthétiques pour le même boîtier ; l'intégration électronique, par l'implantation de l'électronique existante dans chaque boîtier, afin de vérifier les encombrements, l'accessibilité et les conditions d'assemblage ; et finalement l'étude de la fabrication, le boîtier devant pouvoir être réalisé par le client en sous-traitance ou avec des moyens de prototypage.
Démarche

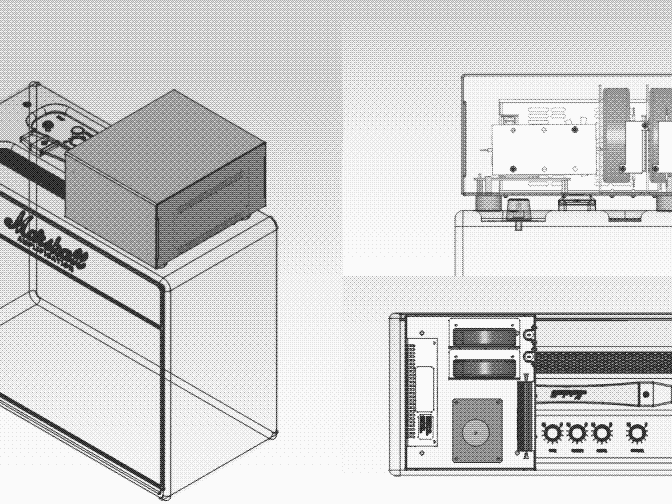

Le client étant basé à Manchester, nous avons collaboré via Dropbox et nos boîtes mail respectives. Un cahier des charges a été établi en amont avec le client pour définir les cas d'usage du produit ainsi que toutes les contraintes techniques, en particulier celles relatives au placement des composants. Après avoir déterminé la position relative de chaque composant, la modélisation 3D a permis de dimensionner précisément le boîtier, y compris en tenant compte de son environnement d'utilisation.

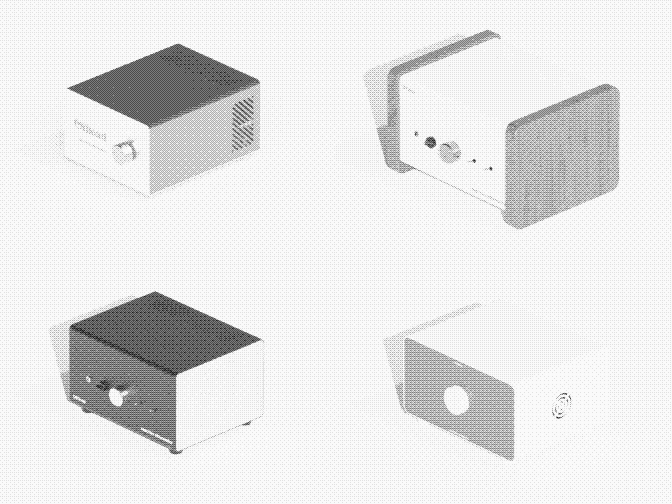

Sans idée précise de l'esthétique visée, une analyse des tendances a été nécessaire pour orienter les choix en termes d'apparence et d'ergonomie. Cette analyse a été formalisée dans un cahier de tendances incluant une variété d'options possibles (e.g. bois/métal, high-tech, minimaliste, organique). Il a permis de préciser la conception du boîtier pour aboutir à des propositions concrètes. Chacune de ces propositions a été mise en forme par rendu photoréaliste pour comparer les grandes orientations autant que les ajustements comme des coloris ou des placements de logos.
État et résultats
Quatre designs différents du boîtier ont été livrés au client avec les fichiers de fabrication, les fichiers natifs FreeCAD (format .FCStd) et les notes de conception. Le livrable permet ainsi au client non seulement de prototyper son boîtier, mais aussi de reprendre lui-même la conception s'il le souhaite, grâce au modèle paramétrique.
Bilan du projet
- Outils
- FreeCAD · Inkscape · Blender
- Livrables
- Quatre designs de boîtier · Fichiers CAO et de fabrication · Notes de conception · Rendus photoréalistes
- Témoignage
- « I was very impressed with Quentin’s enclosure designs on GrabCAD. He did a great job at asking the right questions to narrow down the requirements, did independent research and came back with some solutions and additional questions. We had a few design iterations and I’m very pleased with the results. Quentin produced a very useful end of project data bundle containing everything he worked on including CAD files, support files and photorealistic rendering. We aim at continuing the project looking into manufacturability in the near future. » — Daniel Farrell, Exciton Labs Ltd.
